优势特点:HG系列直线导轨特点:1自动调心能力。2具有互换性。3所有方向皆具有高刚性。运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷:在必要时可施加以提高刚性。
![](/uploads/allimg/180508/1-1P50QI42S43.jpg)
1 自动调心的功能
来自圆滑沟槽的DF(45°-45°)组合,在安装的时候,籍由钢珠的弹性变形及接触的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。
2 具有互换性
由于对生产制造精度严格管控,线性滑轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部分系列精度具有可互换性,客户可依需要订购滑轨或滑块,亦可分开储存滑轨及滑块,以减少储存空间。
3所有方向皆具有高刚性

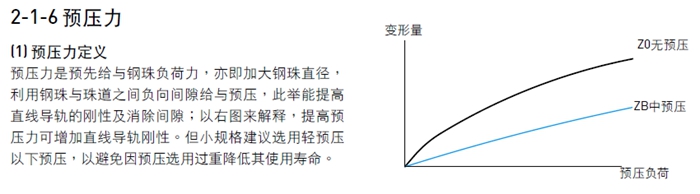

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷:在必要时可施加以提高刚性。
![](/uploads/allimg/180508/1-1P50QI441H1.jpg)
![](/uploads/allimg/180508/1-1P50Q63944953.jpg)
![](/uploads/allimg/180508/1-1P50QI454B1.jpg)

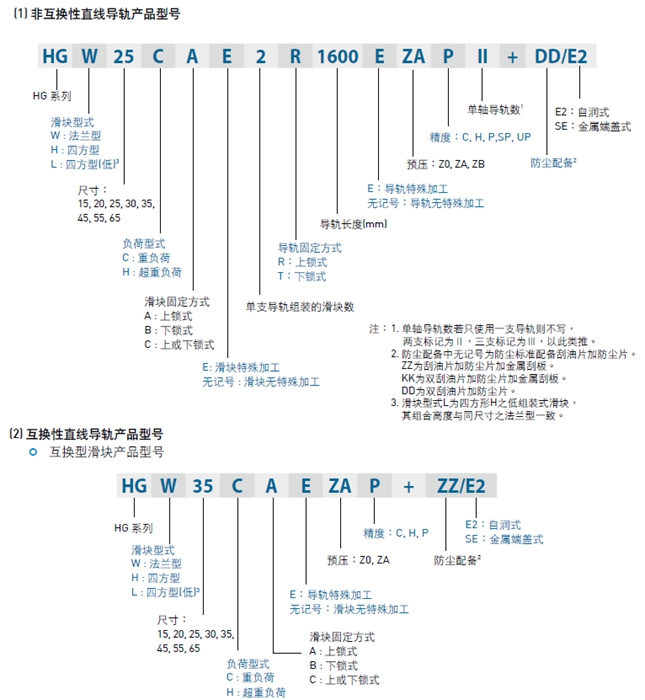

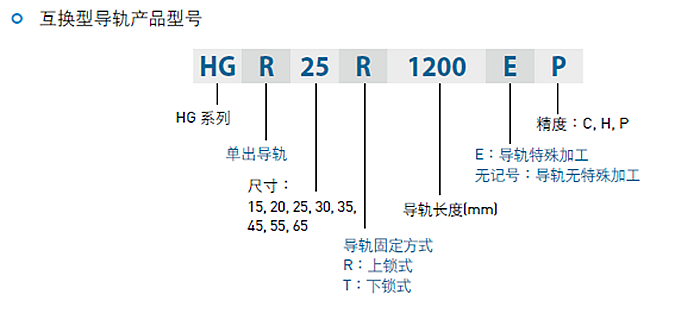

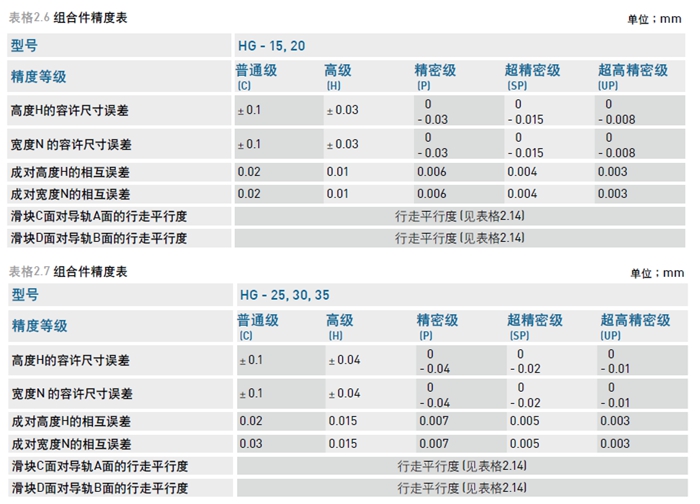

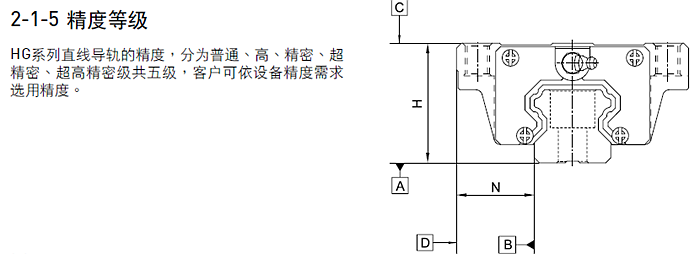

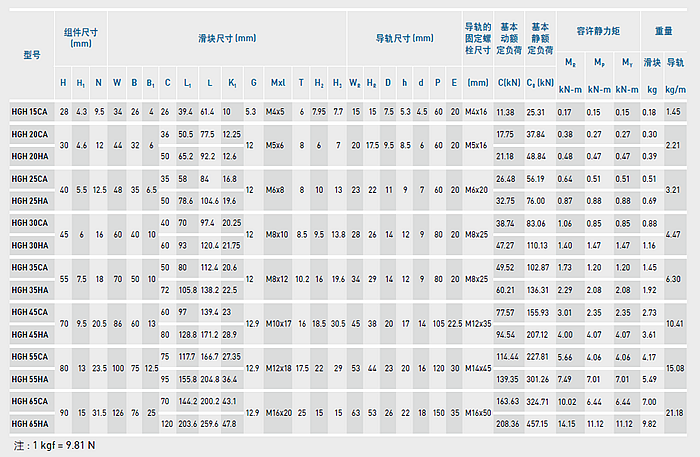

HG系列分为非互换性及互换性两种线性滑轨,两者规格尺寸相同,主要差异点在于互换性之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度目前以达到一定的水准,对不需配对安装线性滑轨的客户而言,是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格,以利订货时双方对产品的确认。
![](/uploads/allimg/180508/1-1P50QH94K30.jpg)
![](/uploads/allimg/180508/1-1P50QG622402.png)
![](/uploads/allimg/180508/1-1P50QG641221.png)
![](/uploads/allimg/180523/1-1P5230Z609558.jpg)
![](/uploads/allimg/180523/1-1P5230Z61b13.jpg)
![](/uploads/allimg/180508/1-1P50QI554339.jpg)
![](/uploads/allimg/180508/1-1P50Q6412V14.jpg)
![](/uploads/allimg/180508/1-1P50Q6440OA.png)
![](/uploads/allimg/180508/1-1P50QI354522.jpg)
![](/uploads/allimg/180508/1-1P50Q64611H0.jpg)
![](/uploads/allimg/180508/1-1P50Q64623554.jpg)
![](/uploads/allimg/180508/1-1P50QI340638.jpg)
![](/uploads/allimg/180508/1-1P50Q64Z6196.png)
![](/uploads/allimg/180508/1-1P50QI329320.jpg)
![](/uploads/allimg/180508/1-1P50Q64941415.jpg)
![](/uploads/allimg/180508/1-1P50Q64952a5.jpg)
![](/uploads/allimg/180508/1-1P50QA01I44.jpg)
![](/uploads/allimg/180508/1-1P50QA031928.jpg)
![](/uploads/allimg/180508/1-1P50QI312M6.jpg)
![](/uploads/allimg/180508/1-1P50QA221Q3.jpg)
![](/uploads/allimg/180508/1-1P50QI301K7.jpg)
![](/uploads/allimg/180508/1-1P50QA3035J.jpg)
![](/uploads/allimg/180508/1-1P50QI234V8.jpg)
![](/uploads/allimg/180508/1-1P50QA35G12.jpg)
![](/uploads/allimg/180508/1-1P50QI224G7.jpg)
![](/uploads/allimg/180508/1-1P50QA532209.jpg)
![](/uploads/allimg/180508/1-1P50QA553417.jpg)
![](/uploads/allimg/180508/1-1P50QA62A57.jpg)
![](/uploads/allimg/180508/1-1P50QI141117.jpg)
![](/uploads/allimg/180508/1-1P50QARR59.jpg)
![](/uploads/allimg/180508/1-1P50QI12H55.jpg)
![](/uploads/allimg/180508/1-1P50QA956348.jpg)
![](/uploads/allimg/180508/1-1P50QI113462.jpg)
![](/uploads/allimg/180508/1-1P50QF02MD.jpg)
![](/uploads/allimg/180508/1-1P50QI103529.jpg)
![](/uploads/allimg/180508/1-1P50QF151Z0.jpg)
![](/uploads/allimg/180508/1-1P50QI0502Q.jpg)
![](/uploads/allimg/180508/1-1P50QF316406.jpg)
![](/uploads/allimg/180508/1-1P50QI0361O.jpg)
![](/uploads/allimg/180508/1-1P50QF409641.jpg)
![](/uploads/allimg/180508/1-1P50QI02D56.jpg)
![](/uploads/allimg/180508/1-1P50QF445301.jpg)
![](/uploads/allimg/180508/1-1P50QI015G5.jpg)
![](/uploads/allimg/180508/1-1P50QFRL58.jpg)
![](/uploads/allimg/180508/1-1P50QI002224.jpg)
![](/uploads/allimg/180508/1-1P50QG511A6.png)
![](/uploads/allimg/180510/1-1P510140940b5.jpg)
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

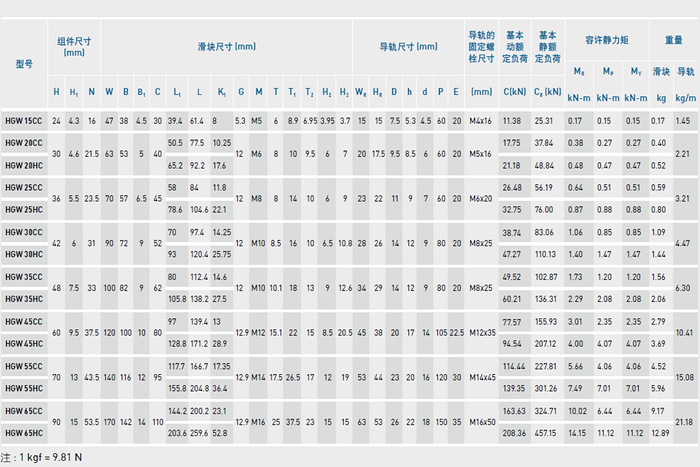

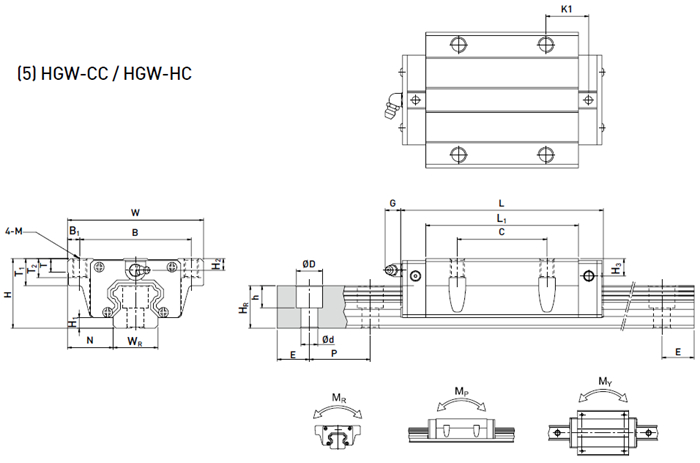

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
