| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| EGH30CA | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6×25 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | 4.35 | ||
优势特点：EGH30CA为轻载系列导轨，组合高度为42mm，安装孔尺寸为40*40，直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

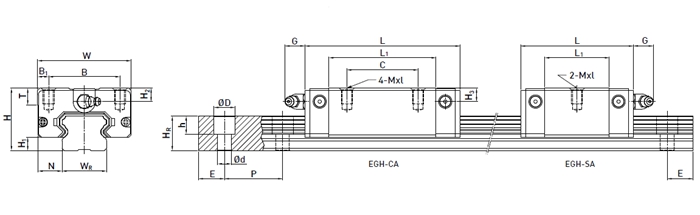

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| EGH30CA | 42 | 10 | 16 | 60 | 40 | 10 | 40 | 70.1 | 98.1 | 21.05 | 6 | 12 | M8×12 | 9 | 8 | 9 | |||||||||
